泵站自动化监控系统是一个完整的分布式、实时过程控制系统，正常运行方式下系统可由泵站主控计算机控制，也可由远方管理处调度中心进行统一调度、操作与控制。站级计算机控制系统作为一个泵站内自控节点，通过通信线路与调度网络结合在一起，完成对本站各设备运行状态、电力参量、水测参量、报警信息等工况、数据信息的监测及历史运行记录数据查看、报表打印、分析等功能。

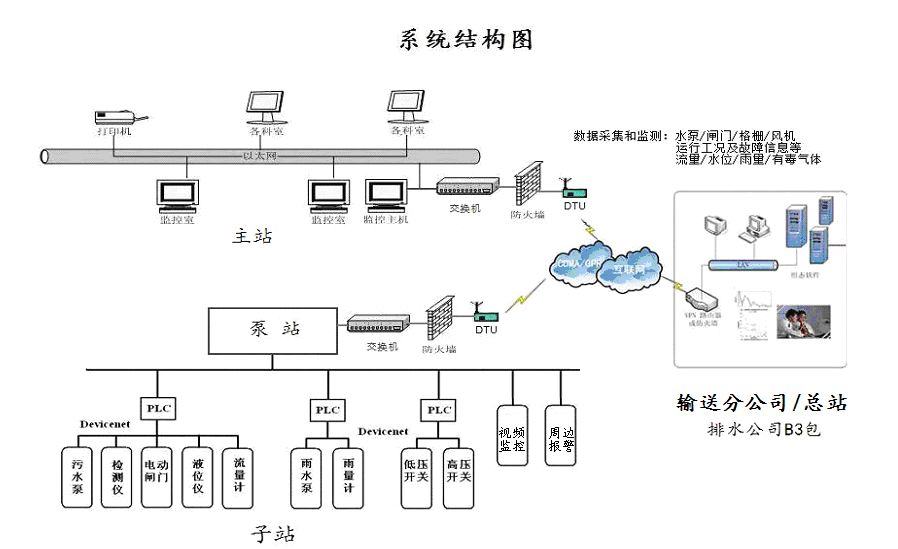

1、系统结构拓扑图：

2、泵站自动化系统功能：

1）运行实时监视

    计算机监控系统可以使运行人员通过屏幕对住设备的运行状态进行实时监视。所有要监视的内容包括当前设备的运行及停运情况，并对各运行参数进行实时显示。

2）参数越限报警记录

3）故障状态显示记录

4）事故追忆及相关量记录

5）控制与调节

    对站内泵组、主变、厂变、辅机、供电系统等设备监视与控制。控制与调节对象主要为变压器、主机、辅机、高低压电气设备等。

 6）泵组控制流程

（1）开机流程

    检查确认泵后阀关闭——检查确认前池水位满足水泵运行条件——启动水泵机组——开启泵后闸阀。

（2）关机流程

    关闭泵后闸阀——关闭水泵机组。

系统能根据泵站前池水位高低，通过自动切换（开启或关闭闸阀、启动或停止）水泵机组的个数来实现出水流量的调节。

3、远程监控软件：

4、泵站自动化监控系统特点：

（1）自动化程度高

   系统按“少人值守” “少人值班”的控制要求实现泵站及调度中心的计算机远程控制。

（2）性能完备，技术成熟

   系统采用高可靠性、高性能、技术成熟的工业级产品部件，满足泵站工业环境的设备运行条件。

（3）集成度高

   实现泵站计算机监控系统与微机继电保护系统、励磁装置、直流电源系统、电动阀门系统、变压器系统、温度巡检系统、电磁流量系统、软启系统、水位测量系统及其他现地控制单元之间的数据通信。

（4）先进性好

   系统配置和设备选型符合计算机发展迅速的特点，充分利用计算机领域的先进技术，系统达到当前的国内先进水平。

（5）开放性好，结构完善

   系统为全分布、全开放系统，既便于功能和硬件的扩充，又能充分保护应用资源和投资，分布式数据库及软件模块化、结构化设计，使系统能适应功能的增加和规模的扩充，并能自诊断。

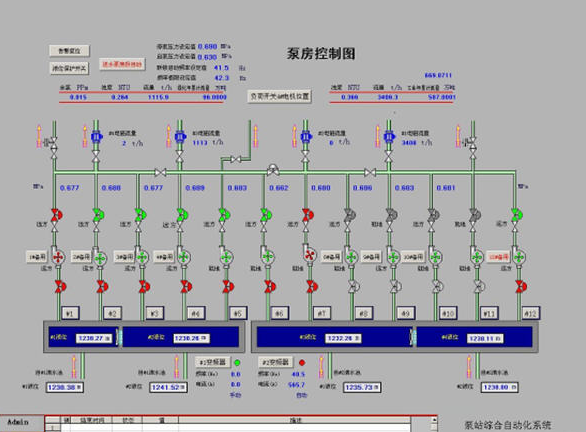

5、监控软件人机画面：

6、人机画面功能：

 画面显示是计算机监控系统的主要功能，画面调用将允许自动及召唤方式实现。画面种类包括动态显示图、单线图、立体图、曲线、各种语句、表格等。要求画面显示清晰稳定，画面结构合理，刷新速度快且操作简单。

（1）单线系统种类

   主要包括电器主接线图、低压系统图、直流系统图、抽水系统图等。在这类画面上能实时动态显示出运行设备的实时状态及某些主要参数的实时值，同时可通过窗口显示其他当前信息。

（2）立体画面

   在画面上能实时显示电流、电压、功率、功率因数、流量、效率、温度、水位、杨程等参数，形象直观；能点动弹出各机组、站变、辅机等设备的控制画面。

（3）表格类

   包括参数与参数给定值、特性表、定值变更统计表、各类报警信息统计表，操作统计表、各类运行报表、运行日志、水文特征值等。

（4）语音提示功能

   当计算机自动化系统检测到系统右有事故或故障时，应能通过语音报警装置，准确、清晰地向有关人员发出语音报警。
