1.概述：

闸门监控系统主要用于水电厂、水库、河道、供水渠的闸门控制。被控闸门可以是平板门、弧型门、液压门或快速门。我司闸门监控系统以安全、稳定、可靠为原则，符合"无人值班，少人值守"的管理理念，以分散控制与集中控制相结合，采用分层、分布式网络架构，将上位监控与现地控制单元组成稳定、可靠的网络。操作人员在中控室即可完成对现地所有闸门的控制，工作效率高，劳动强度低，配合视频监控系统，使操作更加安全。站领导更无需亲临现场，在个人工作站上即可查看当前闸门各闸门及辅助设备状态，全面快速地掌握整个系统的运行工况，及时有效地做出决策，指导现场工作。

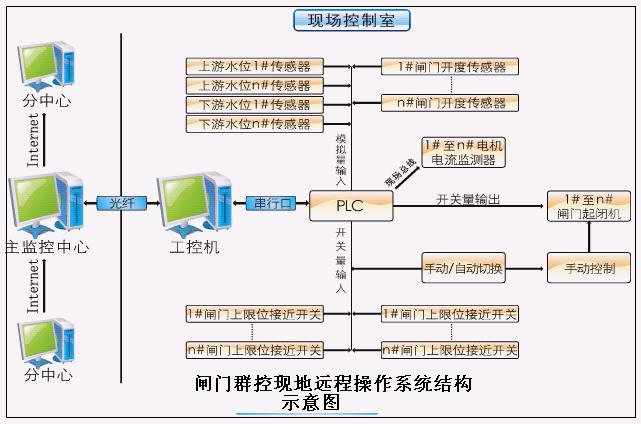

2.系统结构拓扑图：

3、远程监控软件：

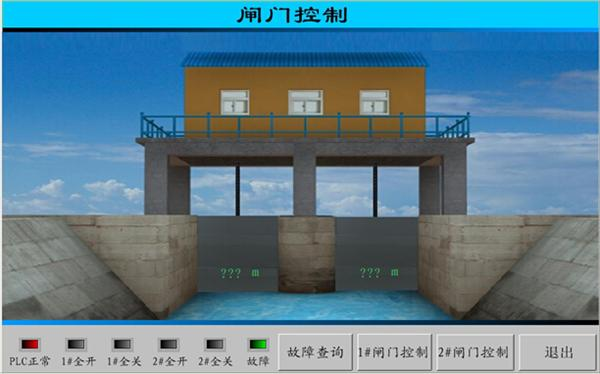

    在远端计算机上部署自动化监控软件一套，该软件采用图形化设计，友好的人机界面，丰富的监控信息，便于调度人员远程操作。

4、远程监控软件功能有：

（1）图形化模拟现场情景，实时显示闸门开启高度和闸门状态；

（2）通过计算机鼠标操作即能开启或者下降闸门；

（3）实时显示现场电压、电流信息，详细掌握设备运行情况；

（4）完善的事件记录。记录闸门每次动作的时间及开启高度；

（5）丰富的告警信息。闸门上限告警、下限告警，电压过高、过低告警，电流过高告警等；

（6）软件可集成水位信息，实时显示当前水位高度；

（7）软件可集成显示现场视频监控画面，远程操作不仅信息化，也能可视化，信息化、可视化集成在一个界面中，远程操作更加可靠，更加便捷，满足无人值守的业务要求。

5、远程监控系统特点：

（1）、所有部件均采用工业级产品。可靠性高，稳定性高。

（2）、全方面的保护措施，包括：电机保护、相序保护、过载保护、闸门低限位保护、电流超范围保护、电压超范围保护等。

（3）、丰富的通信接口形式，包括：以太网通信、无线GPRS通信、RS485通信、RS232通信、微波通信、超短波通信、光纤通信等。

（4）、软件功能模拟现实场景的图形化人机界面，画面友好，信息丰富。

（5）、可扩展性高。可接入渠系水位测量信号，或流量信号等。

（6）、软件可同步实时显示现场视频监控画面，真正做到统一调度、无人值守。

远程监控系统技术特点：

（1）、技术先进，稳定可靠，闸门定位精度高，避免了人为误操作等可能造成的设备损坏，增强了系统运行的安全性，可以保证系统稳定可靠地运行。

（2）、实现远程监控。PLC控制器在水闸启闭系统中,通过网络传输,可以实现远程中央计算机的监控。

（3）、开放性。该系统采用的现场总线是国际通用的具有开放协议的现场总线和接口,同时各控制站均留有PLC的I /O余量,以便于以后系统的改造和扩展。

（4）、减轻了职工的劳动强度。本方案实现集控室的远程监视并相应进行相应操作即可，现场不需值班人员，只需不定期巡视，减少了职工所需数量和劳动强度，达到减员增效的目的。
