水位流量远程检测系统是对水文检测点的数据进行接收、分析、统计和汇总的平台，软件系统具备实时监控、流量查询、历史数据查询、操作日志等查询，并且可选择分时段统计、曲线或图表分析、报警管理、用户管理等多项功能。

1、水位监控系统结构拓扑图：

2、人机画面功能：

1、周期性获取水位流量数据；

2、可分别设置各渠水位流量的上限值；

3、水位流量上限值到达时，可发送短信；

4、接收短信人可按各渠系分别设置，可设置多个接收人；

5、计算机可存储历史水位数据；

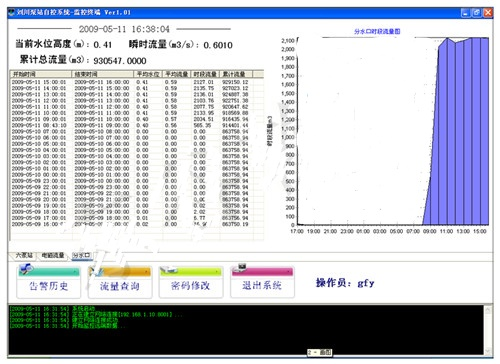

3、水位流量监控界面：

4、系统结构特点：

1、  液位计。在明渠段进行液位测量。

2、  太阳能供电。在就近拉电情况不能满足的条件下，采用太阳能供电是野外设备电源系统比较好的选择，在能够拉电且电源情况比较稳定的情况下，若距离较短，建议采用拉电的方式，减少了蓄电池的维护工作。

3、  无线数据传输。由于渠道较长无水利系统专用网络可借用，因此采用移动运营商的无线网络进行数据传输是比较好的解决办法。本系统选用我公司研发生产的SmartRtu2000系列产品，采用GPRS网络进行数据传输，依据各点网络流量，若按每信息点15分钟一个采集周期，每周期往来30字节计算，底层附加数据系数按1.3计算，则每月网络流量为4x24x30x30x1.3=112k，每k按0.03元计算，则每月为3-5元。注：本计算公式做为参考，以实际发生为准。

4、  在局中心，配置有服务器、计算机，通过远程监测系统可实时得到当前水位、流量等的当前信息和历史报表等。
