1、产品简介：
XZ-KII（KIII）型开度荷重测控仪，是根据用户工程实际需要而制造的，闸门开度与荷重显示、控制，三路之间独立工作，互不干扰。采用微电脑控制技术，具有闸门开度荷重(LED或LCD)显示；开度超限继电器动作（上限、下限、K1、K2、四个设置点）；荷重超限继电器动作（100%、90%、欠载三个设置点）；继电器动作时相应的指示灯亮。左右荷重相同，继电器输出为无源接点，常开常闭点供用户选择。4-20mA信号无源(有源)输出,方便可靠,抗干扰性能强。RS485信号为标准modbus协议，适用同各种型号PLC进行通讯。对于弧门参数修正,仪表采用30段修正参数轻松解决，免除现场测绘、弧门角度计算的麻烦。
该系列产品适应性广，广泛用于水电站、水库、起重等行业，适用于各类闸门（平板门、弧行门、人字门、门机、桥机等）及起重行业的起吊高度与荷重进行测量，方便与各种自动化控制系统连接，形成闸门群控、远控。实现自动控制，实现无人值守化.
2、技术指标
测量范围 | 开度0—99.99米。荷重0—500.0T | 输出接点 | 开度（上限、下限 、K1、K2） 荷重（110%、90%、欠载） |
分辨率 | 1cm,1mm (可选) 荷重0.1T | 输出信号 | Rs485、4-20mA输出 |
工作电压 | AC220V±10%；DC24V两种可选 | 继电器触点容量 | AC220V/2A， DC125V/ 2A |
XZ-KII（III）-A型测控仪可直接采集编码器输出的4-20MA信号。
XZ-KII（III）-B型测控仪可直接采集编码器输出的RS485信号。
此种开度测控仪具有更高的方便性和独立性。
3、定货须知
1）、测量量程、分辨率；
2）、开度、荷重传感器型号选择；
3）、当闸提升时，面对编码器轴是顺时针转还是逆时针转；
4）、需要何种通讯方式及输出信号；
5）、若须订购电缆及远传显示需注明。
6）、开度传感器输出轴转一周，闸门上升的高度。

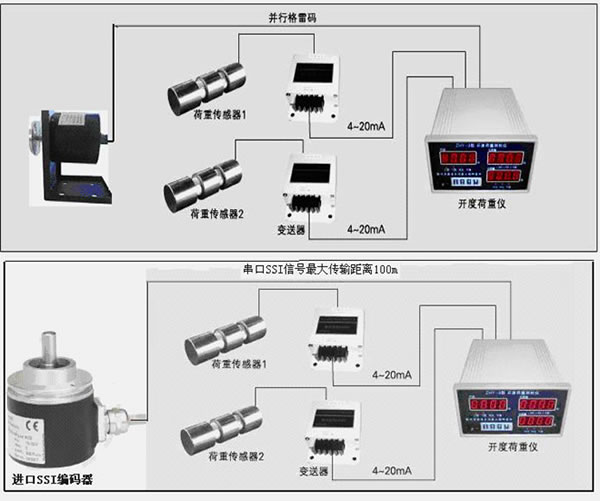

4、产品示意图：
