1、产品简介:
XZ-KI测控仪系列产品适应性广，广泛用于水电站、水库、起重等行业，适用于各类闸门（平板门、弧行门、人字门、门机、桥机等）及起重行业的起吊高度进行测量，方便与各种自动化控制系统连接。
配接XZ-B和SSI光电两种编码器。
该仪表前面板五位0.6寸高亮度数码管显示,更直观的显示闸门开启的高度值。四位轻触设定按键，方便用户使用、现场参数调节。继电器输出为无源接点，常开常闭点供用户选择。4-20mA信号无源(有源)输出,方便可靠,抗干扰性能强。RS485信号为标准modbus协议，适用于各种型号PLC进行通讯。对于弧门参数修正,仪表采用30段修正参数轻松解决，免除现场测绘、弧门角度计算的麻烦。仪表壳体采用金属铝合金材料制成,抗干扰性能强。传感器信号输入部分采用光电隔离,避免由于雷击或静电造成的CPU损坏的情况。
XZ-KI-A型测控仪可直接采集编码器输出的4-20MA信号。
XZ-KI-B型测控仪可直接采集编码器输出的RS485信号。
此种开度测控仪具有更高的方便性和独立性。
2、技术指标:
测量范围 | 0—999.99米 | 输出接点 | 上限、下限、控一、控二 | 工作电压 | AC220V、DC24V |
分辨率 | 1cm,1mm可选 | 输出信号 | Rs485、4-20mA | 开口尺寸 | 屏装152*76 mm；90*90 |
继电器触点容量 | AC220V/1A DC125V/ 1A | 输入信号 | XZ---K传感器、光电SSI传感器、4-20mA 3种 | 工作环境 | 温度：-20—65℃。湿度：≤90。(不能结露) |
3、定货须知:
1）开度测量范围；
2）分辨率；
3）当闸提升时，面对编码器轴是顺时针转还是逆时针转；
4）须何种通讯方式，控制信号；
5）若须订购电缆及远传显示需注明；
6）开度传感器的型号选择及输出轴转一周闸门上升的高度

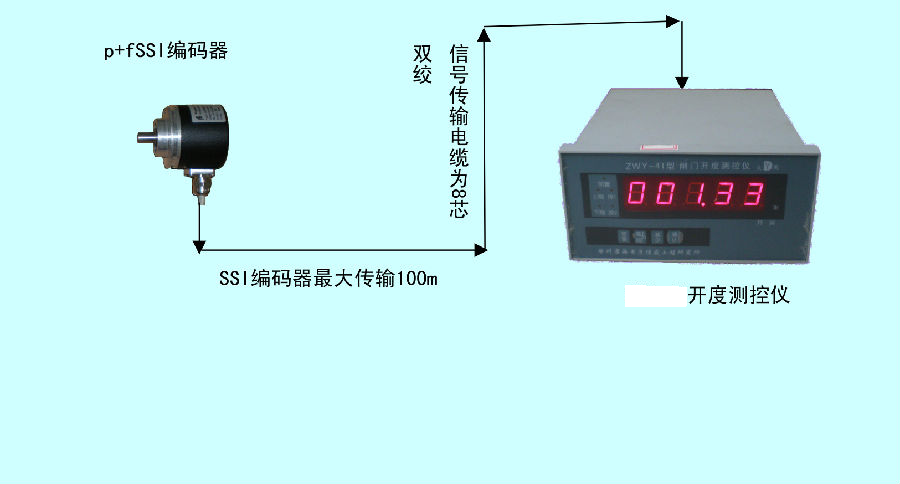

4、产品图片：
