1、产品简介：

XZ-KIV纠偏仪，适用于液压油缸同步、起重机、行车纠偏同步，绝对型通用双路闸门开度仪配合系列绝对型多圈编码器，可广泛应用于各种大量程高精度的位移、角度闸门开度测量场合,仪表同时完成左右同步纠偏信号的输出。闸门开度仪采用工业级的大规模集成芯片作为中央控制单元，具有非常灵活的输入输出接口能力，能适用于各种不同环境的工业现场，绝对型通用双路闸门开度仪可按用户要求实现相应的各种控制功能。控制器采用220VAC控制电源，仪表可直接与绝对型编码传感器连接。

XZ-KIV-A型测控仪可直接采集编码器输出的4-20MA信号。

XZ-KIV-B型测控仪可直接采集编码器输出的RS485信号。

此种开度测控仪具有更高的方便性和独立性。

2、工作参数:

传感器:配合绝对型编码器

测量范围:0~320米(可根据测量精度调整)

测量分辨率:0.1cm-1cm

显示分辨率:1cm,0.1cm

显示方式:LED数码管及光柱显示

输入:电源220VAC±10%;选通(开关)位;编码器SSI信号

输出方式:2路4-20mA信号，16路并行数据推拉输出(二进制码及BCD码可选)，数据有效位推拉输出,9路开关量推拉输出(可直接接24VDC供电的继电器如HH52P)。

环境温度:0℃~50℃

相对湿度:〈90%

3、定货须知:

1）、测量量程、分辨率；

2）、开度、荷重传感器型号选择；

3）、当闸提升时，面对编码器轴是顺时针转还是逆时针转；

4）、需要何种通讯方式及输出信号；

5）、若须订购电缆及远传显示需注明。

 6）、开度传感器输出轴转一周，闸门上升的高度。

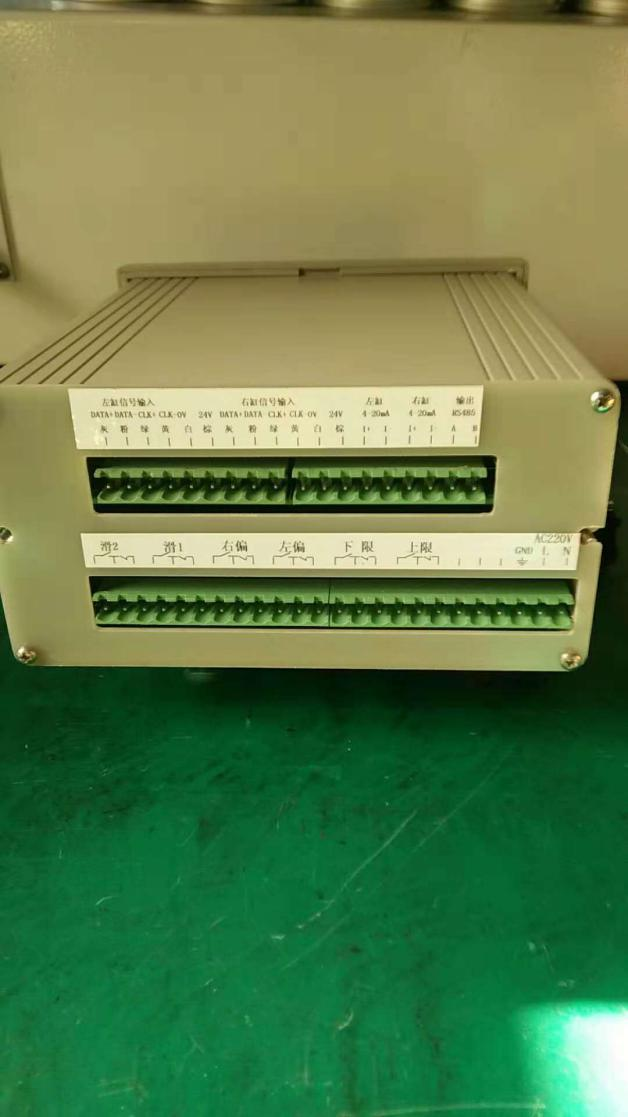

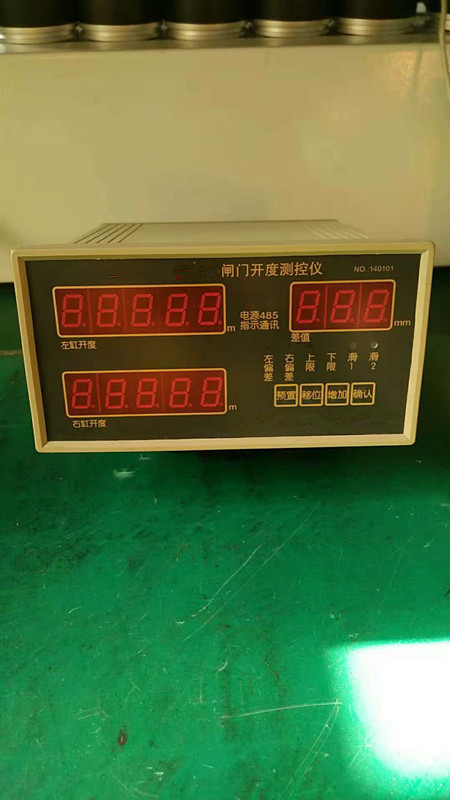

4、产品图片：
