工作原理：
荷重传感器是通过检验受力载体所受的载荷来完成对起重机载重量的测量。传感器以mV模拟量输出供信号转换变送装置采集。经变送器信号处理后以4~20 mA信号输出。可直接供仪表或PLC及其它系统采集。适用于各种卷扬式启闭机、桥门式起重机、电动葫芦的荷载测量。
荷重传感器分类：
荷重传感器一般最常用的分为三大类：轴销式荷重传感器、轴承座式荷重传感器、旁压式荷重传感器。上述三种荷重传感器应用最为广泛，安装方便。
1、产品简介：
XZ-ZX该传感器采用轴销外形双剪切梁结构，具有抗偏载、抗扭曲、精度高等特点，是测量轴承、滑轮等构件的径向 载荷或钢丝绳张力的专用传感器，它可以代替滑轮轴销安装在结构中作径向力测量。既能起到替代原有轴的功能，又起到称重测力传感器的作用，从而使整个称重测力系统的机械部件大大简化。可适用于起重、水利、船舶等行业的过程控制及系统测量。

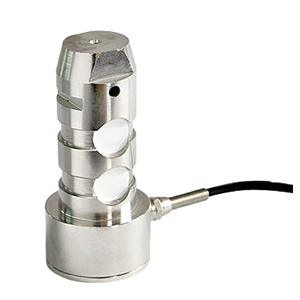

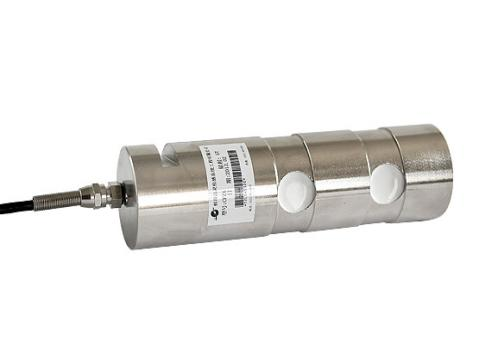

2、产品图片：
3、技术参数：
量 程 | A | B | C | D | E | F | G |
2t~5t | 120 | 40 | 15 | 15 | 25 | 6 | 6 |
10t | 160 | 55 | 20 | 22 | 40 | 8 | 8 |
15~20t | 200 | 65 | 25 | 27 | 50 | 10 | 8 |
30~40t | 250 | 85 | 30 | 32 | 80 | 12 | 10 |
参 数 | 单 位 | 技术参数 | 参 数 | 单 位 | 技术参数 |
灵敏度 | mV/V | 1.0~2.0±0.05 | 灵敏度温度系数 | ≤%F·S/10℃ | ±0.05 |
非线性 | ≤%F·S | ±0.1 | 工作温度范围 | ℃ | -20℃～+80℃ |
滞 后 | ≤%F·S | ±0.1 | 输入电阻 | Ω | 750±20Ω |
重复性 | ≤%F·S | ±0.05 | 输出电阻 | Ω | 700±5Ω |
蠕 变 | ≤%F·S/30min | ±0.1 | 安全过载 | ≤%F·S | 150%F·S |
零点输出 | ≤%F·S | ±1 | 绝缘电阻 | MΩ | ≥5000MΩ（50VDC） |
零点温度系数 | ≤%F·S/10℃ | ±0.05 | 推荐激励电压 | V | 10V～15V |
