工作原理：
荷重传感器是通过检验受力载体所受的载荷来完成对起重机载重量的测量。传感器以mV模拟量输出供信号转换变送装置采集。经变送器信号处理后以4~20 mA信号输出。可直接供仪表或PLC及其它系统采集。适用于各种卷扬式启闭机、桥门式起重机、电动葫芦的荷载测量。
荷重传感器分类：
荷重传感器一般最常用的分为三大类：轴销式荷重传感器、轴承座式荷重传感器、旁压式荷重传感器。上述三种荷重传感器应用最为广泛，安装方便。
1、产品简介：
XZ-CZ传感器为平板式双剪切梁结构，外形高度低，安装使用方便。过载能力强，受力状态稳定，横向干扰小，可获得较高的测量精度。适用于起重、水利等各种行业中轴承座下的张力测试及控制系统。

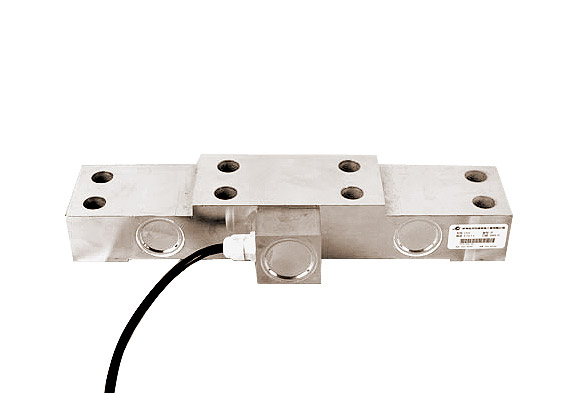

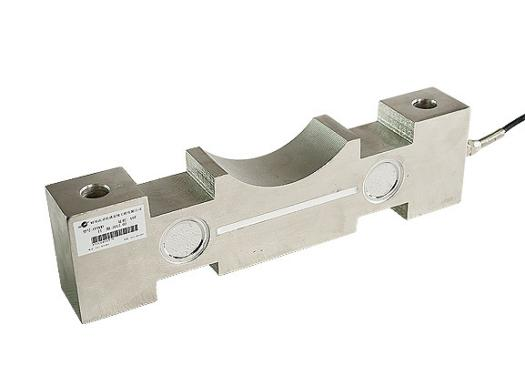

2、产品图片：
3、技术指标：
量 程 | A | B | C | D | L | L1 | L2 | Ф1 |
1.5t | 350 | 310 | 38 | 75 | 152 | 100 | 40 | 17 |
2.5t | 410 | 355 | 50 | 100 | 182 | 130 | 60 | 21 |
4t | 410 | 355 | 50 | 100 | 212 | 160 | 60 | 21 |
10t | 410 | 355 | 50 | 100 | 212 | 160 | 60 | 21 |
参 数 | 单 位 | 技术参数 | 参 数 | 单 位 | 技术参数 |
灵敏度 | mV/V | 1.0~2.0±0.05 | 灵敏度温度系数 | ≤%F·S/10℃ | ±0.05 |
非线性 | ≤%F·S | ±0.1 | 工作温度范围 | ℃ | -20℃～+80℃ |
滞 后 | ≤%F·S | ±0.1 | 输入电阻 | Ω | 750±20Ω |
重复性 | ≤%F·S | ±0.05 | 输出电阻 | Ω | 700±5Ω |
蠕 变 | ≤%F·S/30min | ±0.05 | 安全过载 | ≤%F·S | 150%F·S |
零点输出 | ≤%F·S | ±1 | 绝缘电阻 | MΩ | ≥5000MΩ（50VDC） |
零点温度系数 | ≤%F·S/10℃ | ±0.05 | 推荐激励电压 | V | 10V～15V |
