一、 特点：XZ-B系列绝对编码器，根据闸门开度测量的特点以绝对编码器配以适当的机械连接传动装置,对闸门的开度进行测量，以绝对编码的方式输出格雷码信号，该信号与我所的智能仪表配套使用，形成智能控制系统，配上变送传输通讯装置供PLC或微机系统采集信号，也可与PLC直接配套使用。该传感器安装方便、适应性强、稳定可靠、具有断电跟踪记忆测量功能。适合对各类闸门（平板门、液压人字门、弧形门、门机、桥机等）的启升高度进行测量。深受广大水利工程技术人员的信赖！

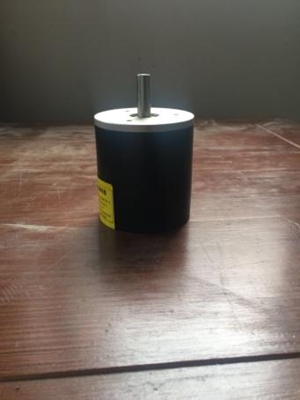

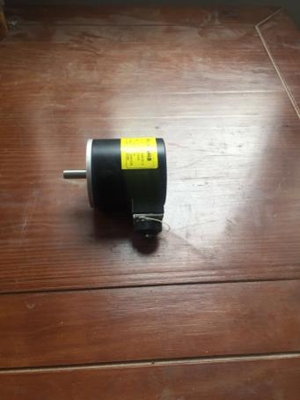

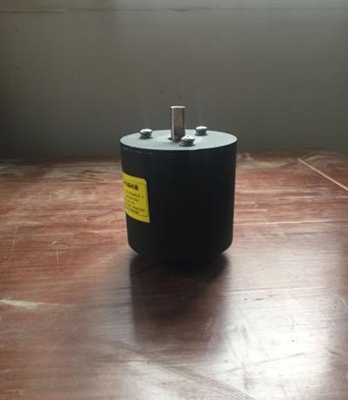

产品图片：
二、主要技术参数
量程 | 10米-320米 | 产品外形尺寸 | Φ66*80mm | 工作环境: | 无剧烈震动的场合 |
分辨率 | 1cm | 输出轴 | Φ10mm*4mm | 防护等级 | IP64 |
输出信号 | 变形格雷码、4-20m、rs485 | 供电电压 | DC24v | 使用寿命 | 旋转105 转 |
传输距离 | 2Km | 使用环境温度 | -20+100℃ | 启动转矩 | <4Ncm |
测量误差 | 0.1%S±1cm | 允许最高机械转速 | 128rpm | 轴允许负载 | 径向40N轴向30N |

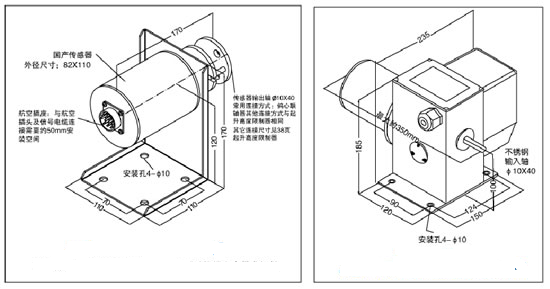

三、 外形尺寸及其安装图
本产品可以分别与专用支架、XZ-Q主令控制器、XZ-J开关、XZ-N(W)系列收绳装置等配套装配连接，进行各种类型闸门起升高度、角度、位移的测量与控制。
XZ-B编码器常规支架安装高度为120mm。也可根据用户需要定做特殊规格的安装支架，
（订货时注明安装高度、配套装置）
四、安装连接方式
XZ-B系列闸门开度编码器输出轴通过偏心联轴器(或弹性联轴器)与卷扬机的减速机构小齿轮轴头（或卷筒的轴头）相连接，实现对闸门起升高度的测量。
1. 直接连接法
XZ-B系列闸门开度编码器输出轴通过偏心联轴器(或弹性联轴器)与卷扬机的减速机构小齿轮轴头（或卷筒的轴头）相连接，实现对闸门起升高度的测量。
2 链条连接法：
XZ-B系列闸门开度编码器在实际使用中由于安装空间小的原因，编码器输出轴通过链条传动与卷扬机的减速机构小齿轮轴头相连，实现对闸门起升高度的测量。

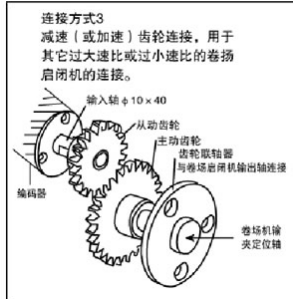

3. 齿轮连接法：
XZ-S系列闸门开度编码器在实际使用时，由于卷扬机的配比与编码器不相符或安装空间相对较小，在应用时，需要增加或减小编码器的速比才能满足要求。这样就必须要使用齿轮连接。

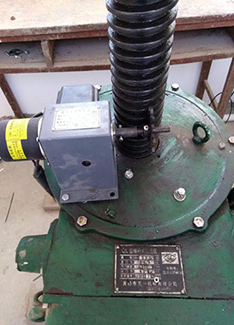

4、与螺杆机的安装方式：
XZ-B开度传感器与螺杆机连接时，由于此种机型特殊，必须采用斜齿轮连接方式才能实现闸门开度的测量与控制。（也可以使用收绳设备进行吊接安装来实现，在后面得HLW收绳设备中介绍）
五、定货须知:
1、测量量程、测量精度；
2、传动连接方式、轴头环境、安装高度（中心高）；
3、输出轴旋转方向；
4、编码器信号输入轴转1周对应闸门的提升高度，若为双层缠绕应提供转折点及钢丝绳的直径；
5、螺杆机必须告知螺杆的螺距尺寸与旋转方向；
6、需要定制信号电缆必须告诉传输的距离。
