一、产品简介：

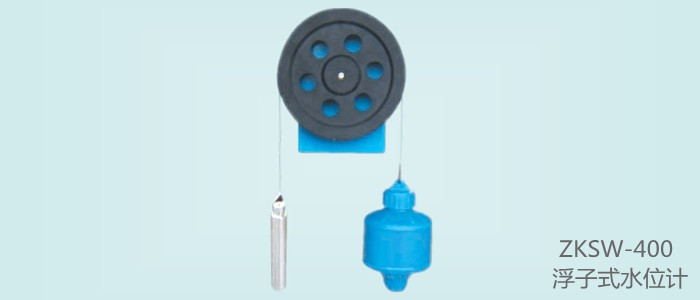

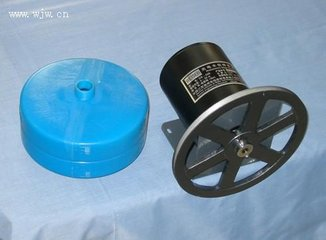

XZ-F浮子式水位传感器是选用XZ-B系列绝对编码器，配用挂轮、不锈钢绳、重锤 、防浪锤、防滑、防脱轮和浮子等构成。此传感器安装在测井口上方，连接浮子和重锤的测绳挂在挂轮上。当水位变化时，浮子亦随之上升或下降，测绳便带动挂轮作旋转运动，传感器输出与水位相应的编码数字量。适用于水库、水电站、水文站、水厂、江河、湖泊等水位测量。

传感器以绝对编码的方式输出并行格雷码信号供PLC或智能仪表采集，配接智能变送装置可输出4-20mA或RS485信号，该传感器性能可靠稳定，有断电记忆、抗雷击功能，适应性强，具有绝对编码器的突出优点，深受广大水文、水利工程技术人员的好评。

二、型号

三、技术参数

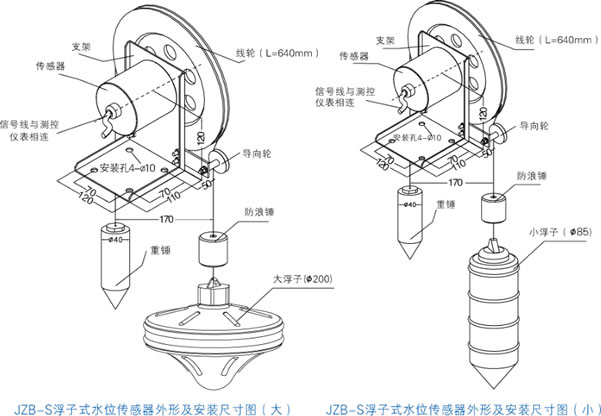

4、外形及结构及安装尺寸图

四、测井建立及安装方法：

测井建立

1、单口测井：首先根据实际需要的长度焊接钢管或PVC管（测井），要求管内壁全长应光滑，焊缝绝对不能有焊瘤并且钢管焊好后保证垂直，在测井的底部约1米处钻适当数量的进水孔（进水口不要在迎水面上），在井管底部不留进水口以防止浪涌。钢管或PVC管径（即测井）必须大于300mm。注意在建测井时应尽量确保测井的垂直度。

2、双口测井：首先根据实际需要的长度焊接两钢管或PVC管（测井），要求钢管内壁全长应光滑，焊缝绝对不能有焊瘤并且钢管焊好后保证垂直，在测井管底部不留进水口以防止浪涌,在测井的底部约1米处钻适当数量的进水孔（进水口不要在迎水面上）。然后在混凝土坝壁上适当位置安装测井固定支架、（测井固定支架的数量根据现场实际需要而自行确定）在固定两钢管前要把两钢管调整至铅垂状态，两管的中心连线应于岸基线平行，特别要注意固定两管时，要两管间的中心距要确保在175±5mm，最后把两管焊接在测井固定支架上。

安装方法：

（1）钢丝绳的长度：钢丝绳的长度按测点最低水位至井口传感器测量轮最高点的距离再加2米的长度截取测绳；

（2）浮子的配重：灌入1.25KG的碎沙石，，旋紧浮子盖挂上重锤放入水中，以浮子不沉入水中为准。在浮子盖加橡胶垫防止水渗入。

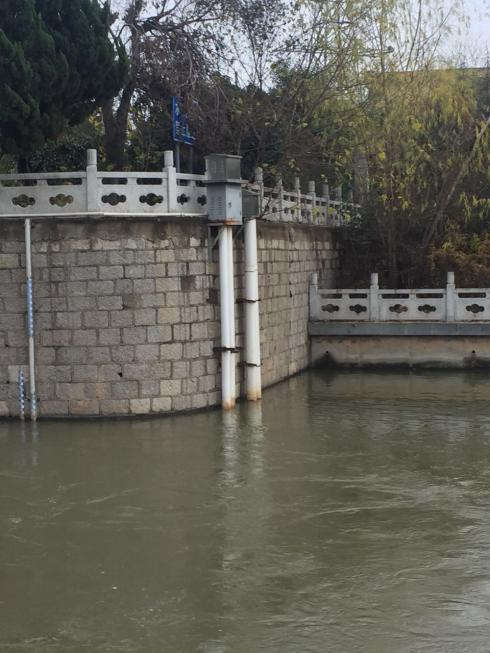

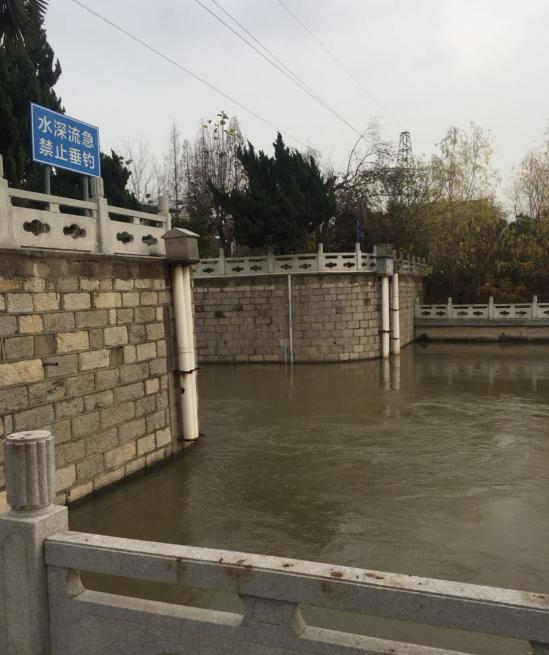

安装图片：
