型号介绍：XZ-W型外置收绳式传感器

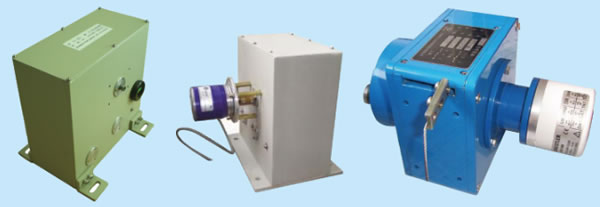

1、产品图片：
2、用途及工作原理：
XZ-W型外置收绳式传感器，可对石油、化工、水利、水电、食品等工业部门及附属设施的液位以及闸位进行高精度的连续自动测量。安装方便，提高了仪器的稳定性与可靠性。
本型号产品是应用弹簧力平衡原理进行测量。它主要由高精度位移传送系统、恒力装置和编码器等部件组成。
传感器部分可以与本所XZ-B系列编码器或进口光电旋转编码器系列相配套。
3、主要技术参数表：
测量范围 | 0~20 m | 钢丝绳拉力 | 最大140N；回收力最大120N. |
分辨率 | 1mm | 信号传输距离 | XZ-K传感器可传至2.Km；SI信号传感器可传至100m |
回差 | <2mm | 工作环境 | 温度范围：—25℃~+55℃；度：≤95%（RH，40℃） |
误差 | ±2mm | 重复性误差 | ≤±1mm |

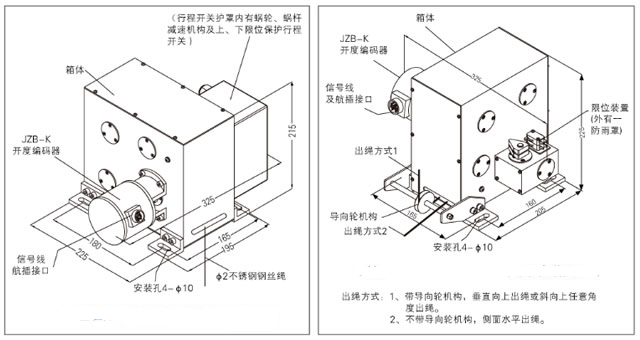

4、外形尺寸图：

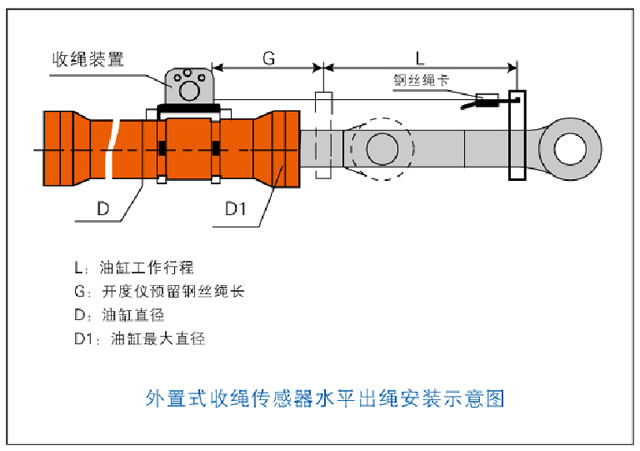

5、安装示意图：
(1)、水平出绳：人字门、弧形门液压缸位移距离或闸门开度的测量与控制，可以和本所生产的外置抽拉杆机构配合使用。
外置拉杆式收绳装置：
该装置是在XZ-W的基础上增加的，此装置可以避免闸门开度测控装置因发洪水或杂物缠绕钢丝绳造成的测量误差和测量设备损坏等故障。是测量液压弧门、平板门、人字门等理想测控设备。

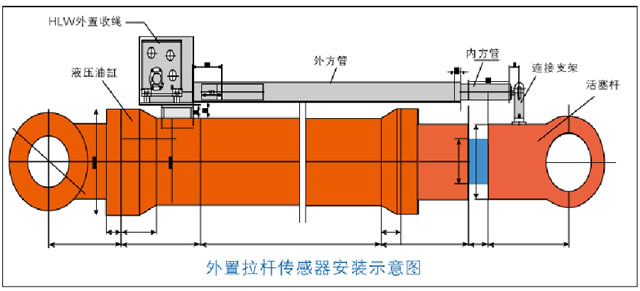

6、拉杆图安装示意图：
（2）、向下出绳：平板门、弧形门液压缸行走距离或闸门开度的测量与控制、液位的测量。

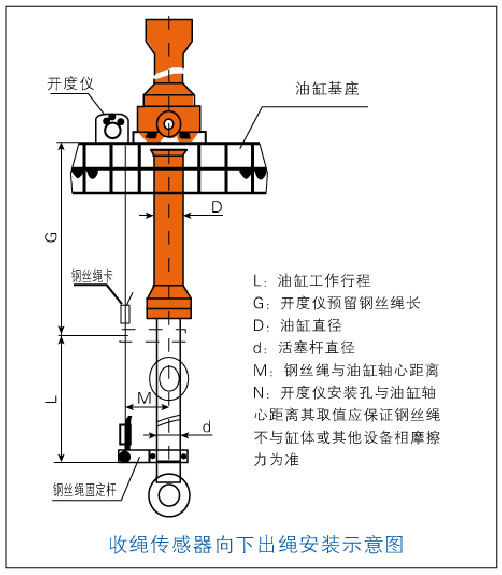

7、向下出绳方式安装示意图：
